เสาส่งสัญญาณ

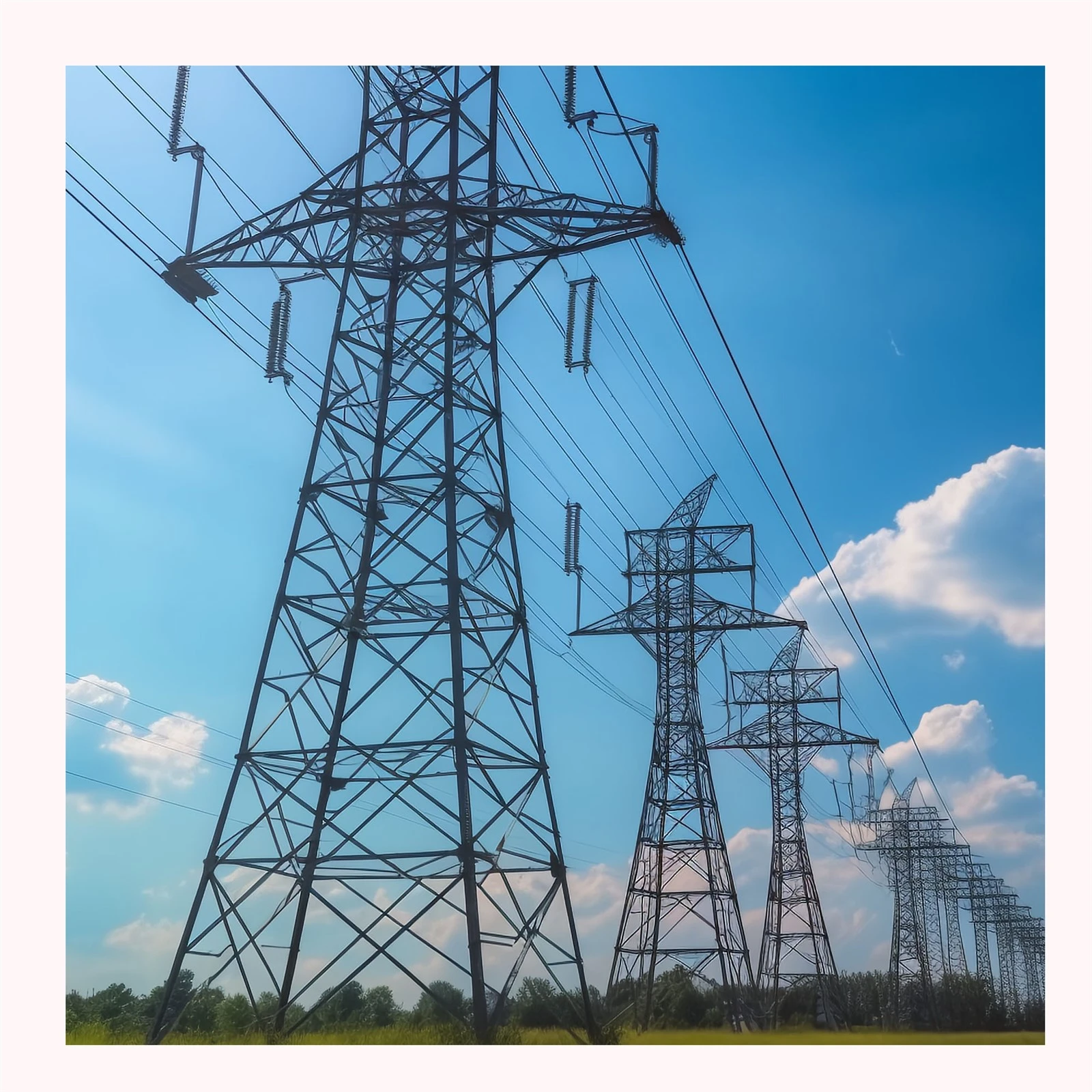

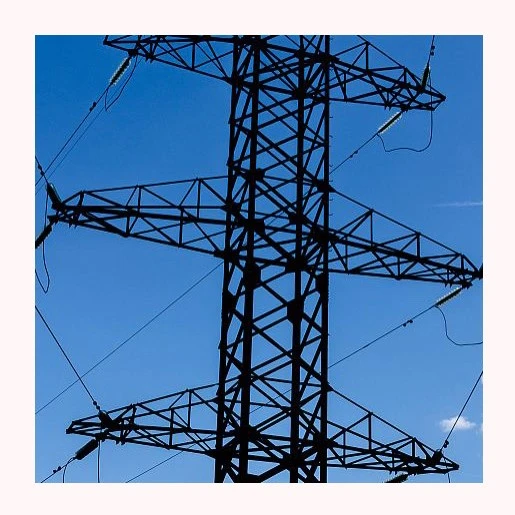

Transmission Line Towers เป็นสิ่งอำนวยความสะดวกโครงสร้างเหล็กหลักที่รองรับตัวนำสายส่งเหนือศีรษะและตัวนำฟ้าผ่า ได้รับการออกแบบให้มีโครงถักเชิงพื้นที่เพื่อทนต่อแรงภายนอก เช่น ความตึงของตัวนำ แรงลม และน้ำแข็ง เพื่อให้มั่นใจว่าการส่งผ่านพลังงานไฟฟ้าปลอดภัยและมีประสิทธิภาพ

ส่งคำถาม

คำอธิบายผลิตภัณฑ์

ชื่อสินค้า:ทาวเวอร์สายส่ง

เกรดแรงดันไฟฟ้า: 35kv-750kv

ความเร็วลม: 0--330 กม./ชม

มาตรฐานการออกแบบ: TIA/EIA-222-G/F/H

วัสดุ: GB/T700: Q235B . GB/T1591: Q355B, Q355C, Q355D.Q420

ASTM A36, ASTM 572, GR50 GR65.SS400

TH/0025: S235JR S235JO S235JZ

TH/0025: S355JR S355JO S355JZ

ใบรับรอง: ISO9001:2008 เอสจีเอซีโอซี

ชุบสังกะสี: ชุบสังกะสีแบบจุ่มร้อน-

มาตรฐานการชุบสังกะสี: ASTM A123

น็อตหรือสลักเกลียว: เกรด 8.8

มาตรฐานการเชื่อม: AWS D1.1

วิธีการ: การเชื่อมอาร์กป้องกัน CO2 การเชื่อมอาร์กใต้น้ำ (SAW)

มาตรฐานการชุบสังกะสีของสลักเกลียวและถั่ว: ISO146 หรือ ASTM/A153

อายุการใช้งาน: มากกว่า 30 ปี

ความสามารถในการจัดหา: 3000MT ต่อเดือน

ข้อได้เปรียบ

การออกแบบที่มีความแข็งแรงสูงและมีน้ำหนักเบา

เหล็กฉากเคลือบสังกะสี (เหล็ก Q235/Q345) หรือสลักเกลียวท่อเหล็กใช้เพื่อเชื่อมต่อโครงโครงโครงตาข่าย โดยมีกำลังรับแรงอัดมากกว่า 350MPa
โครงสร้างแบบเปิดช่วยลดความต้านทานลม (เมื่อเทียบกับหอคอยทึบ) และสามารถทนต่อพายุไต้ฝุ่นระดับ 17 ได้ (ตรวจสอบโดยอุโมงค์ลมของสถาบัน Tsinghua Hefei)
ส่วนประกอบสำเร็จรูปแบบโมดูลาร์ช่วยลดการใช้เหล็กลง 30% และปรับพื้นที่ฐานของทาวเวอร์ให้เหมาะสม (เช่น 14 ม. x 14 ม. สำหรับฐานทาวเวอร์ 500kV)

ความสามารถในการต้านทานภัยพิบัติได้ดีเยี่ยม

ความต้านทานต่อแผ่นดินไหว: ระบบกันสะเทือนแบบสปริงสองระดับควบคุมการเคลื่อนที่ของแผ่นดินไหวระดับที่ 6 ให้น้อยกว่าหรือเท่ากับ 3.2 มม.
ความต้านทานต่อน้ำแข็ง: ฐานทดสอบ Xuefengshan ตรวจสอบความสามารถในการแบกน้ำแข็งที่ระดับ ± 1600kV
การป้องกันการกัดกร่อน: การชุบสังกะสีแบบจุ่มร้อน-โดยรวม (ชั้นสังกะสีมากกว่าหรือเท่ากับ 85 μ m) มีอายุการใช้งานมากกว่า 30 ปี และเหมาะสำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูงตามแนวชายฝั่ง

การปรับตัวได้หลายสถานการณ์

การครอบคลุมแรงดันไฟฟ้าเต็มรูปแบบ: รองรับการกระจายพลังงาน 10kV ถึง ± 800kV UHV (เช่น หอคอยสูง Xizang 4797m)
ความเข้ากันได้ของภูมิประเทศ: สำหรับภูมิประเทศที่ซับซ้อน เช่น พื้นที่ภูเขาและทางข้ามแม่น้ำ สามารถใช้-หอคอยรูปตัว V- แบบเคเบิลได้ (ประหยัดเหล็ก 40%) ในขณะที่หอดรัมแบบวงคู่สามารถใช้ในพื้นที่ราบได้ (ลดความกว้างของทางเดินลง 30%)

ประหยัดที่ดินและต้นทุน

การออกแบบวงจรคู่ (ตัวนำหกเฟส) ช่วยลดพื้นที่การรื้อถอนเมื่อเทียบกับวงจรเดียว (เช่น ประหยัดพื้นที่ 5144 ตารางเมตร ในโครงการเจ้อเจียง)
การผลิตชิ้นส่วนสำเร็จรูปจากโรงงาน+บน-การประกอบสลักเกลียวที่ไซต์งานช่วยเพิ่มประสิทธิภาพการก่อสร้างได้ถึง 40%
