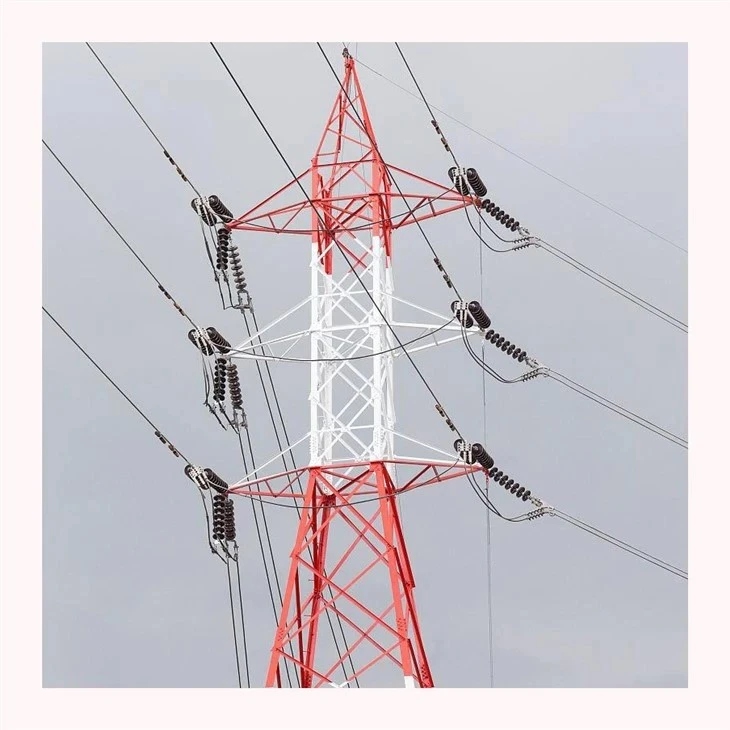

หอส่งสัญญาณวงจรคู่

เสาส่งสัญญาณแบบวงจรคู่ของเรามีโครงสร้างโครงตาข่ายเหล็กชุบสังกะสีแบบจุ่มร้อน-ความจุสูง ซึ่งได้รับการออกแบบมาเพื่อรองรับวงจรไฟฟ้าสาม- เฟสอิสระสองวงจร (ตัวนำหกเฟส) พร้อมด้วยสายไฟป้องกันเหนือศีรษะหรือ OPGW ในการวางแนวเดียว การออกแบบนี้เพิ่มความจุทางเดินจ่ายไฟฟ้าให้สูงสุด ลดความต้องการที่ดิน-ทาง (ROW) ลงอย่างมาก และช่วยประหยัดต้นทุนได้อย่างมากต่อเมกะวัตต์ (MW) ที่ส่งสำหรับการขยายโครงข่ายไฟฟ้า การรวมระบบสาธารณูปโภค และการอพยพพลังงานจำนวนมาก

1. การผลิต CNC ที่มีความแม่นยำสูง-
ศูนย์-การประกอบฟิลด์ข้อผิดพลาด:เนื่องจากหอคอยวงจรคู่นั้นสูงกว่าและรับน้ำหนักทางโครงสร้างที่สูงกว่ามาก ชิ้นส่วนเหล็กของเราจึงได้รับการประมวลผลผ่านการตัดมุม เจาะ และทำเครื่องหมาย CNC อัตโนมัติ ความคลาดเคลื่อนของขนาดได้รับการควบคุมอย่างเข้มงวดภายในระยะบวก/ลบ 1 มม. เพื่อให้แน่ใจว่ารูสลักจะอยู่ในแนวตรง 100%- ในระหว่างการก่อสร้างสนาม
การตรวจสอบย้อนกลับของวัตถุดิบ:เราจัดหาเหล็กจากโรงงานระดับ-ที่รัฐเป็นเจ้าของโดยเฉพาะ ทุกชุดมาพร้อมกับใบรับรองการทดสอบโรงงาน (MTC) ดั้งเดิมที่ตรงกับมาตรฐาน EN 10204 3.1 สำหรับองค์ประกอบทางเคมีและความต้านทานแรงดึง

2. 100% โรงงานก่อน-การทดสอบการประกอบ
ร้านค้า-การตรวจสอบการติดตั้ง:เพื่อป้องกันความล่าช้าในสนามซึ่งมีค่าใช้จ่ายสูงและให้แน่ใจว่า-รูปทรงของแขนตัดขวางที่ซับซ้อนอยู่ในแนวเดียวกันอย่างสมบูรณ์ การออกแบบหอคอยใหม่ทุกชิ้นจะต้องผ่าน-การประกอบต้นแบบก่อน-ต้นแบบเต็มขนาด 100% ที่โรงงานของเรา การจัดตำแหน่งแนวนอนและแนวตั้ง มุมหลบ และข้อต่อประกบได้รับการตรวจสอบทางกายภาพก่อนการผลิตจำนวนมาก

3. การสร้างแบบจำลองโครงสร้างขั้นสูงสำหรับการโหลดวงจร-สองเท่า
การวิเคราะห์องค์ประกอบจำกัด (FEA):ทาวเวอร์ได้รับการวิเคราะห์โดยใช้ซอฟต์แวร์ PLS-TOWER และ MS Tower เราจำลองสถานการณ์การโหลด-รวมกันที่รุนแรงซึ่งสำคัญอย่างยิ่งต่อการออกแบบวงจรคู่โดยเฉพาะ รวมถึง-ความตึงของตัวนำที่ขาดในด้านหนึ่ง การลดลงของน้ำแข็งที่ไม่สมมาตร และ-การปะทะของลมความเร็วสูง เพื่อปรับอัตราส่วนความแรง-ต่อ-น้ำหนักให้เหมาะสม

4. การป้องกันการกัดกร่อนทางโลหะ
การชุบสังกะสีเกรดอุตสาหกรรม-:ส่วนประกอบเหล็กโครงสร้างทั้งหมดผ่านกระบวนการ-ดองด้วยกรด และ-กระบวนการจุ่มร้อน-แบบจุ่มร้อนเต็มรูปแบบ ชั้นโลหะผสมสังกะสี-ที่เกิดขึ้นให้การป้องกันการกัดกร่อน-ที่ครอบคลุมและไม่ต้องบำรุงรักษาในทะเลทราย เขตร้อน หรือเขตชายฝั่งที่มีความเค็มสูง-

เราปรับแต่งโครงสร้างสายส่งให้ตรงกับข้อจำกัดทางธรณีวิทยาและสิ่งแวดล้อมเฉพาะของไซต์-:
การเพิ่มประสิทธิภาพทางขวา-ของ-ทาง (ROW):การกำหนดค่าเฟสแนวตั้งขนาดกะทัดรัดได้รับการออกแบบเพื่อให้ตรงตามข้อจำกัดความกว้างของทางเดินในเมืองหรือในป่าที่เข้มงวด
การปรับภูมิประเทศ:ความสูงของหอคอยแบบกำหนดเอง (25 ม. ถึงมากกว่า 90 ม.) สำหรับการข้ามแม่น้ำที่ยาว- ภูมิประเทศแบบภูเขา และทางเดินแคบ ๆ - ของ- ในเมือง
การเพิ่มประสิทธิภาพลวดตัวนำและโล่:การกำหนดค่าโครงสร้างได้รับการปรับให้เหมาะสมสำหรับการรวม ACSR, AAAC และ OPGW คู่ (สายกราวด์แบบออปติคัล) แบบรวมเข้าด้วยกันอย่างราบรื่น
การตัดเย็บขั้นพื้นฐาน:ส่วนต่อขยายขาและการออกแบบส่วนต่อแบบพิเศษเพื่อให้เชื่อมต่อกับลักษณะดินในท้องถิ่นได้อย่างสมบูรณ์แบบ ตั้งแต่พื้นที่หนองน้ำที่อ่อนนุ่มไปจนถึงจุดยึดหินแข็ง

โปรแกรมการประกันคุณภาพภายใน (QA) ของเรามีโปรโตคอลการตรวจสอบมาตรฐานสำหรับการจัดส่งทุกครั้ง:
การทดสอบแบบไม่ทำลาย- (NDT):การตรวจสอบอนุภาคด้วยคลื่นอัลตราโซนิกและแม่เหล็กบนข้อต่อเชื่อมที่สำคัญและการเชื่อมต่อแผ่นหนาทั้งหมด
การตรวจสอบความหนาของผิวเคลือบ:การทดสอบเกจแม่เหล็กบนจุดอ้างอิงหลายจุดต่อสมาชิกหนึ่งรายเพื่อรับประกันการครอบคลุมของสังกะสีที่สม่ำเสมอ
การทดสอบโหลดทางกล:การทดสอบแรงดึงมาตรฐานสำหรับตัวยึดโครงสร้างเกรด 8.8/10.9 เพื่อยืนยันการปฏิบัติตาม-ข้อกำหนดการรับน้ำหนักในการพิสูจน์

การประทับตราตัวอักษรและตัวเลขถาวร:ชิ้นส่วนเหล็กทุกชิ้นจะถูกประทับตราด้วยรหัสประจำตัวถาวรที่ไม่ซ้ำใครก่อนการชุบสังกะสี รหัสนี้ตรงกับแบบเขียนการก่อสร้างและรายการบรรจุภัณฑ์ทุกประการ ช่วยให้ทีมงานในพื้นที่สามารถจัดเรียงชิ้นส่วนได้ทันทีที่-ไซต์

การรวมกลุ่มการขนส่งทางทะเล:ส่วนประกอบต่างๆ ถูกมัดไว้อย่างแน่นหนาโดยใช้-สายรัดเหล็กสำหรับงานหนักและตัวป้องกันขอบเพื่อป้องกันการเสียดสีของการเคลือบสังกะสี-ระหว่างการขนส่งทางทะเล การรวมกลุ่มจะได้รับ-การคำนวณล่วงหน้าเพื่อเพิ่มประสิทธิภาพของคอนเทนเนอร์ 40 ฟุต HQ มาตรฐานให้สูงสุด หรือแบ่ง-การใช้พื้นที่บนเรือจำนวนมาก
