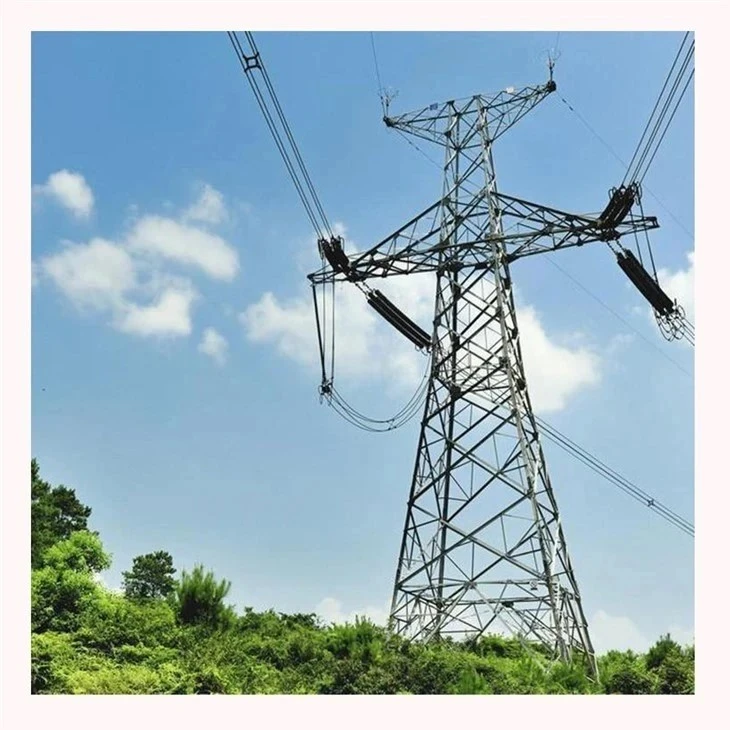

หอส่งสัญญาณเหล็กขัดแตะ

หอส่งสัญญาณเหล็กขัดแตะเป็นระบบโครงสร้างที่มีความแข็งแรงสูง-รองรับได้เอง- โครงสร้างใช้กรอบเรขาคณิตแบบสามเหลี่ยมที่ได้รับการปรับปรุงให้เหมาะสมที่สุดเพื่อถ่ายโอนน้ำหนักของตัวนำในแนวตั้ง ความตึงเครียดตามยาว และภาระสิ่งแวดล้อมแบบไดนามิก (ลมแรงสุดขีด การโหลดน้ำแข็ง และแรงแผ่นดินไหว) อย่างปลอดภัยไปยังฐานรากคอนกรีตเสริมเหล็ก

กลไกการถ่ายโอนโหลด
โครงสร้างทาวเวอร์ใช้เส้นทางโหลดที่กำหนดอย่างแม่นยำเพื่อกระจายแรงรวม:
โหลดแนวตั้ง:เดดเวทของตัวนำที่มัดรวม สายฉนวน อุปกรณ์ฮาร์ดแวร์ และการสะสมน้ำแข็งเฉพาะที่
โหลดตามขวาง:แรงดันลมที่กระทำในแนวตั้งฉากกับช่วงตัวนำ สายดิน และพื้นที่ฉายของตัวหอคอย
โหลดตามยาว:ความตึงที่ไม่สมดุลซึ่งเป็นผลมาจากมุมเบี่ยงเบนของเส้น สภาวะฉุกเฉินของสายไฟขาด และปลายขั้วต่อตาย-
โหลดแบบไดนามิก:ลม-ทำให้เกิดการสั่นสะเทือนของกระแสน้ำวนและผลกระทบจากการควบของตัวนำ

ความเค้นเหนี่ยวนำทั้งหมดจะถูกส่งผ่านโครงสร้างค้ำยันแนวทแยงไปยังส่วนขาหลัก และสิ้นสุดที่สลักเกลียวยึดฐานราก

ส่วนประกอบโครงสร้างหลัก
สายดินเอเพ็กซ์ (พีค):วางตำแหน่งไว้ที่จุดสูงสุดเพื่อรองรับสายชีลด์ต่อเนื่องหรือ OPGW (สายกราวด์แบบออปติคอล) สำหรับการป้องกันฟ้าผ่าและการส่งข้อมูลแบนด์วิธสูง-
ครอส-แขน:ออกแบบมาเพื่อรักษาระยะห่างทางไฟฟ้าระหว่างเฟส-ถึง-เฟสและเฟส-ถึง-ตัวถังที่เข้มงวด โดยพิจารณาจากระดับแรงดันไฟฟ้า ระดับฉนวนอิมพัลส์ฟ้าผ่า (BIL) และโซนมลภาวะต่อสิ่งแวดล้อม
ตัวทาวเวอร์ (ส่วนกรง):ส่วนโครงสร้างเรียวได้รับการปรับให้เหมาะสมโดยใช้ซอฟต์แวร์วิเคราะห์โครงสร้างเพื่อต้านทานโมเมนต์การพลิกคว่ำและการโก่งงอสูงภายใต้สภาวะความเค้นรวม
ขาทาวเวอร์และส่วนต่อฐาน:ถ่ายโอนแรงเฉือนขั้นสูงสุดและแรงยกไปยังฐานรากโดยใช้-โครงสลักเกลียวฝังสมอหรือแม่แบบต้นขั้วสำหรับงานหนัก

เพื่อให้แน่ใจว่าการดำเนินการภาคสนามมีข้อบกพร่องเป็นศูนย์- โรงงานผลิตของเราบังคับใช้ประตูควบคุมคุณภาพที่เข้มงวดสำหรับทุกชุด:
ความคลาดเคลื่อนมิติ:การเจาะและเจาะด้วย CNC ช่วยให้มั่นใจได้ถึงการจัดตำแหน่งรูโบลต์ภายในพิกัดความเผื่อ ±1.5 มม.
ความตรงไปตรงมาของสมาชิก:การตรวจสอบอัตโนมัติป้องกันการเบี่ยงเบนโค้งหรือการเบี่ยงเบนในมุมโครงสร้างหลัก
การประกอบการทดลองต้นแบบ:การตรวจสอบ-ความเหมาะสมทางกายภาพล่วงหน้า-อย่างเต็มรูปแบบของบทความแรกสำหรับหอคอยแต่ละประเภทก่อนการผลิตจำนวนมากเพื่อรับประกันการวางแนวของสนามที่สมบูรณ์แบบ
การตรวจสอบการชุบสังกะสี:การทดสอบความหนาอัลตราโซนิคแบบไม่ทำลาย-ทั่วทั้งข้อต่อและส่วนประกอบที่สำคัญ
การตรวจสอบย้อนกลับ:หมายเลขชิ้นส่วนที่ประทับตราชัดเจน-บนส่วนประกอบแต่ละชิ้นซึ่งเชื่อมโยงโดยตรงกับรายการบรรจุภัณฑ์ในการจัดส่งและแบบโครงสร้าง

การจัดส่งแบบทาวเวอร์ทุกครั้งจะมาพร้อมกับเอกสารทางเทคนิคที่ครอบคลุมสำหรับการตรวจสอบทางวิศวกรรมและการเคลียร์สาธารณูปโภคในพื้นที่:
1. การจัดเตรียมทั่วไป (GA) และแบบร่างร้านค้าโดยละเอียด
2.รายงานการคำนวณโครงสร้าง (สร้างผ่าน PLS-TOWER)
3.ใบรับรองการทดสอบวัสดุ (MTC) ตาม EN 10204 3.1
4. รายงานการปฏิบัติตามข้อกำหนดและความหนาของการชุบสังกะสี
5.คู่มือการติดตั้งและการติดตั้งทีละขั้นตอน-
6.Bar-รายการบรรจุแบบกำหนดรหัสเพื่อการควบคุมสินค้าคงคลังที่แม่นยำที่จุดวางสินค้า
7.เอกสารข้อมูลการโหลดปฏิกิริยาของมูลนิธิ (การยกขั้นสูงสุด แรงอัด และแรงเฉือน)
